Мини склад / Mini Warehouse
- Опубликовал:Colea
- Дата:22.09.2023, 16:25
- Просмотров:174
- Комментариев:0
- Категория:Детские игры, Настольные игры, Игрушки, Сделай сам, Разные модели
- Размер файла:8,6 MB
Краткое описание
Благодарю всех за многочисленные восторженные отзывы! Поскольку я заметил, что многие имеют дополнительные пожелания и хотели бы придать свою уникальность дизайну, я решил изменить лицензию и разрешить ремиксы. Чтобы вам было легче начать, я также поделился полным набором всех компонентов в формате step на моей странице с печатной продукцией (см. внизу страницы).
Создайте свой собственный мини-склад. Используйте его для хранения всего, что вам нравится, игриво и со вкусом на виду. Полностью настраиваемый под ваш вкус.
Разработано для конкурса Office Accessories на Printables и заняло в нем 1-е место! Но оно определенно не ограничивается только хранением канцелярских принадлежностей...*
Все детали легко печатаются, не требуют поддержки и дополнительных крепежных элементов для сборки.
Я печатал все с соплом 0,4 мм, высотой слоя 0,2 мм и заполнением 15%.
История создания
Мне пришла идея создать уменьшенную версию стеллажей для поддонов, которые использовались у нас на складе для хранения канцелярских принадлежностей. Поскольку я не смог найти опубликованных моделей, которые можно было бы собрать без винтов или которые имели бы нужный масштаб, я решил начать сам.
Когда мне пришла в голову эта идея, она сразу вызвала у меня воспоминания о моем детстве и желание строить и сочетать бесконечно.
Мне было очень интересно размышлять и проектировать дополнения. Поскольку соревнование на Printables, к сожалению, имеет конечную дату, мне пришлось опубликовать проект до того, как я мог реализовать все свои идеи. В будущем я добавлю еще больше деталей и буду обновлять проект.
Масштаб примерно 1:10, чтобы было достаточно места для хранения более крупных деталей (например, степлера).
Основная система
Основная система состоит из вертикальных стойок, которые связаны горизонтальными опорными балками. Поддоны используются как основное хранилище.
Для дополнительной прочности можно добавить горизонтальный перекладину или связать 2 вертикальные стойки с помощью соединительной детали. Также вертикальные стойки можно складывать. С одной перекладиной на каждую конструкцию или с двумя соединительными деталями все становится прочным, как если бы было использовано крепление!
Дополнительные дополнения
Поскольку поддоны ограничиваются в вариантах хранения, я добавил несколько дополнительных деталей в качестве вдохновения для существующих методов хранения.
На момент публикации у меня есть следующие детали:
3 размера нефтебочек с дополнительными крышками.
Складные края поддонов для создания коробок разной высоты.
Фанерная доска для хранения непосредственно без поддона.
3 типа брусков для цилиндров (для складывания цилиндрических форм, таких как батарейки или ручки).
V-образные блоки для хранения более крупных круглых предметов (одиночные и двойные ряды).
Добавленные дополнения после публикации:
2 размера коробок для поддонов, подобных картону, с дополнительной крышкой. (26-08)
Перегородки для коробок поддонов для создания отделений от 4 до 24, для использования с складными краями поддонов. (26-08)
Вертикальная подставка (160). (27-08)
Фанерная доска 104.6x94, для полноразмерной горизонтальной балки длиной 105 мм (28-08)
Горизонтальная перекладина (105) (19-09)
(*) С добавлением вертикальной подставки (160) все детали для сборки полного мини-склада можно распечатать на принтере Prusa Mini+ с площадкой для печати всего 180x180! Чтобы распечатать горизонтальную перекладину (190) и горизонтальные балки (190), поверните их на 45°.
Планируемые будущие дополнения:
Summary
Thank you all for the many overwhelming responses! Because I have noticed that many have additional wishes and would like to put their own spin on the design, I have decided to change the license and allow remixes. To help you get started, I have also shared the complete package of all components as step files on my Printables page (see bottom of page)
Create your own mini warehouse. Use it for storing anything you like playfull and tastefull in plain sight. Fully customizable to your own taste.
Designed for the Office Accessories contest on Printables, and won 1st price in it! But it is definitely not limited to office supplies storage only...*
All parts are easy to print, require no supports and no additional hardware for assembly.
I printed everything with 0.4 nozzle, 0.2 layer height and 15% infill.
Backstory
I thought of a scaled down version of the pallet racks that were used in our warehouse to store office supplies. Because I could not find published models that could be put together without screws or had the right scale, I decided to get started myself.
When this idea came to me, it immediately evoked memories of my childhood and the desire to be able to build and combine endlessly.
I had a lot of fun thinking about and designing the add-ons. Because the competition on Printables unfortunately has an end date, I had to publish before I could realize all my ideas. I will add more in the future and keep updating.
Scale is roughly about 1:10 to have enough storage space also for the bigger parts (like f.i. a stapler).
Basic System

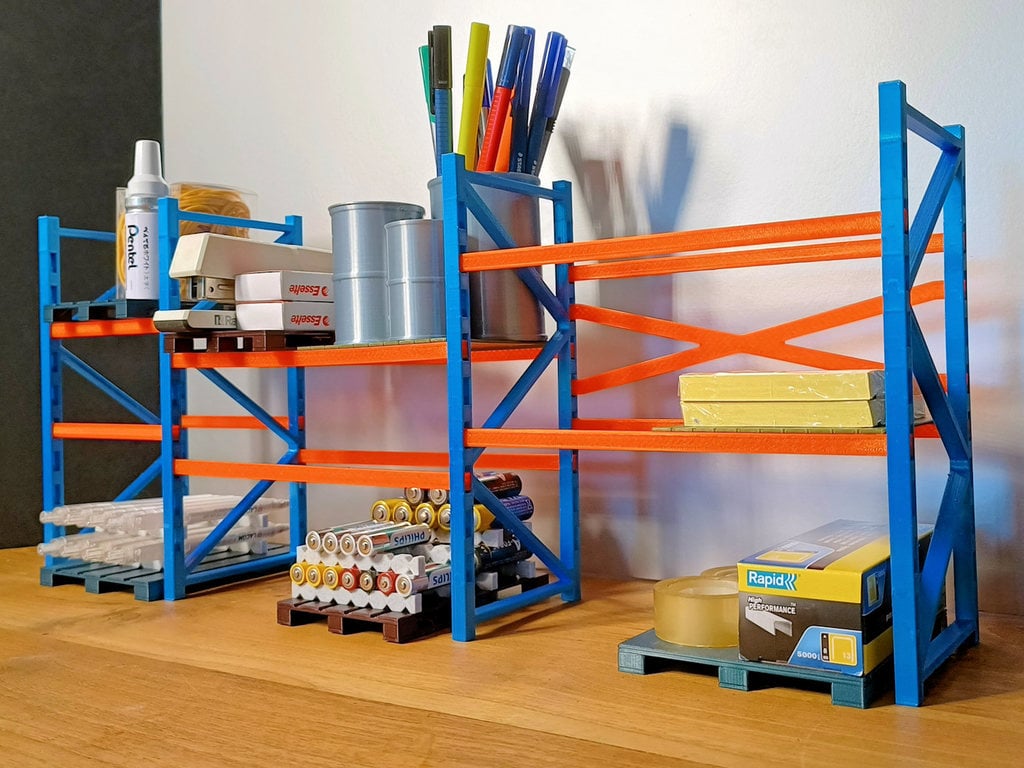

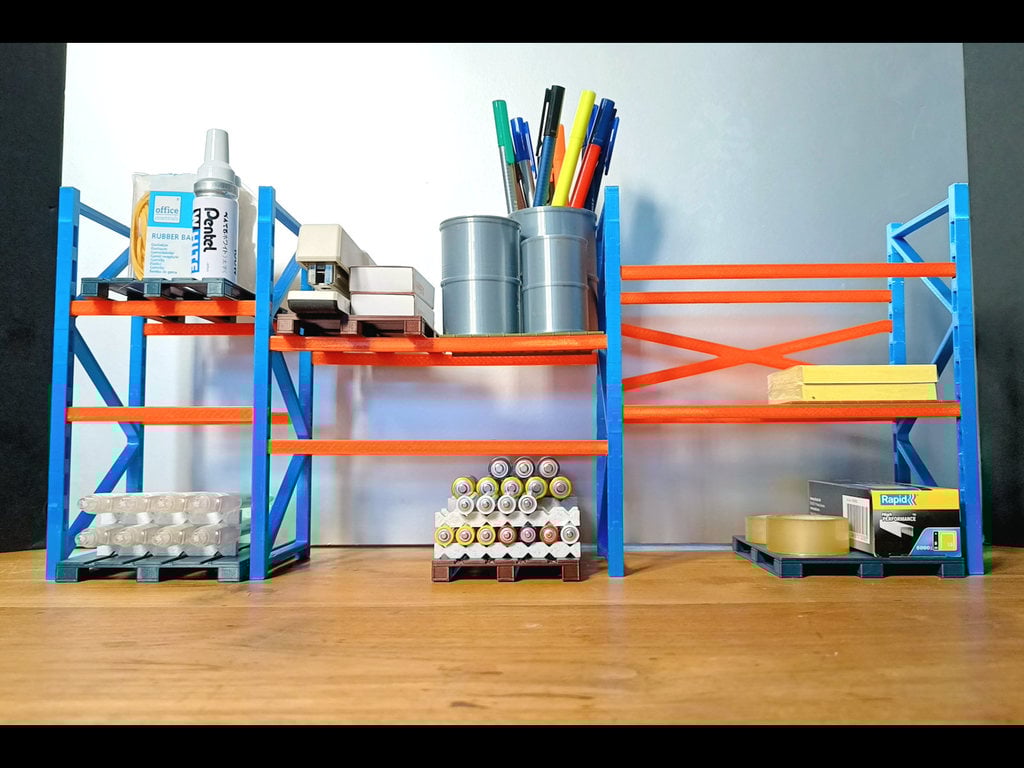

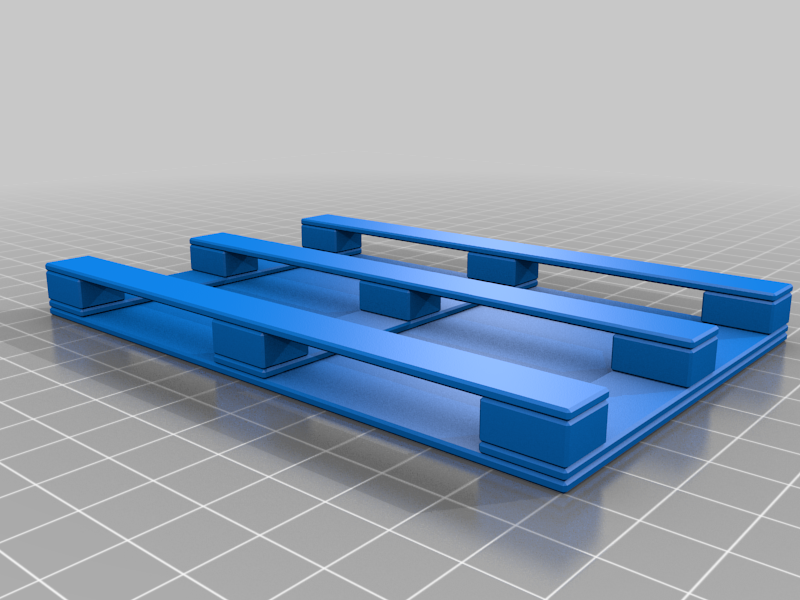

The basic system consists of vertical uprights that are linked with horizontal support beams. Pallets are used as basic storage.
For extra strength, a horizontal crossbeam can be added or 2 vertical uprights can be linked with a coupling piece. Also the vertical uprights can be stacked. With only 1 crossbeam per construction or 2 coupling pieces, the whole becomes rigid as if it where screwed!
Additional Ad-ons

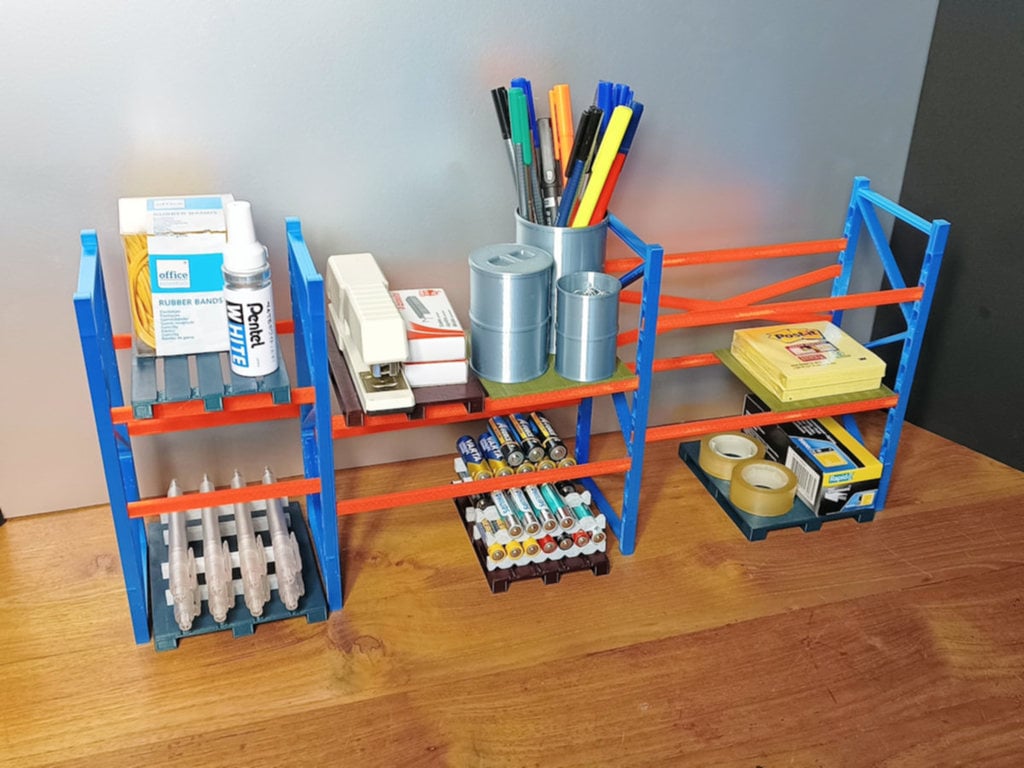

Because pallets only are limited in storage options, I have added several extra parts with existing storage methods as inspiration.
At publication I've added the following parts:
3 sizes of oildrums with additional lids.
Stackable pallet edges to create boxes of different heigths.
Plywood Decking for storing directly without a pallet.
3 types of Bars for cilinders (for stacking cilindrical shapes like batteries or pens).
V-blocks for storing bigger round things (single and double row)
Added add-ons after publication:
2 sizes of Cardbord like pallet boxes with additional lid. (26-08)
Pallet box dividers to make 4-24 compartment divisions, for use with Stackable pallet edges. (26-08)
Vertical Stand (160). (27-08)
Plywood Decking 104.6x94, for full length 105mm Horizontal Beam(28-08)
Horizontal Crossbeam (105) (19-09)
(*) With the addition of the Vertical Stand (160) all parts to assemble a complete Mini Warehouse are printable on a Prusa Mini+ with a printbed of just 180x180 ! To print the Horizontal Crossbeam (190) and Horizontal Beams (190) rotate them 45°.
Future planned add-ons:
